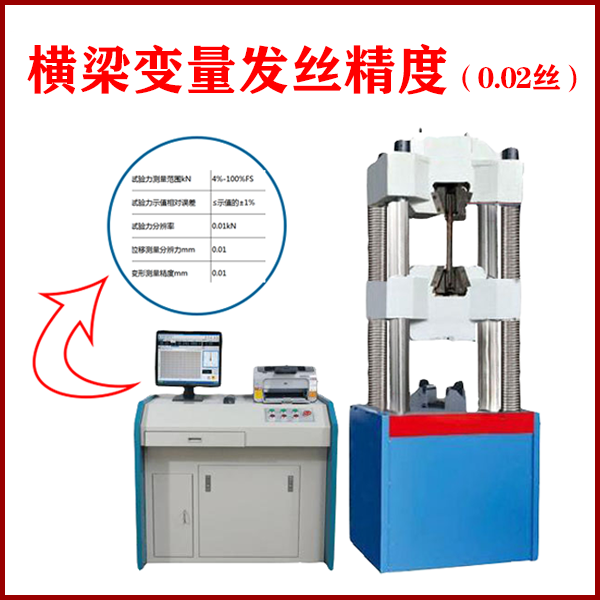

橡膠電子拉力試驗機的測量系統是怎樣的？橡膠電子拉力機有變形、力值、位移測量方法。下面就來具體介紹一下。

一、橡膠電子拉力機變形的測量：通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的改變。該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈沖信號輸出。再由單片機對此信號進行處理，就可以得出試樣的變形量。

二、橡膠電子拉力機力值的測量：1.通過測力傳感器、放大器和數據處理系統來實現測量，常用的測力傳感器是應變片式傳 感器。2.所謂應變片式傳感器，就是由應變片、彈性元件和某些附件(補償元件、防護罩、接線插座、加載件組成)，能將某種機械量變成電量輸出的器件。3.應變片式的拉、壓力傳感器國內外種類繁多，主要有筒狀力傳感器、輪輻式力傳感器、S 雙連孔型傳感器、十字梁式傳感器等類型。從材料力學上得知，在小變形條件下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變形成正比。以S型傳感器為例，當傳感器受到拉力P的作用時，由于彈性元件表面粘貼有應變片，因為彈性元件的應變與外力P的大小成正比例，故此將應變片接入測量電路中，即可通過測出其輸出電壓，從而測出力的大小。一般來說，傳感器的輸出信號都是非常微弱的，通常只有幾個mV，如果我們直接對此信號 進行測量，是非常困難的，并且不能滿足高精度測量要求。因此必須通過放大器將此微弱 信號放大，放大后的信號電壓可達10V，此時的信號為模擬信號，這個模擬信號經過多路 開關和A/D轉換芯片轉變為數字信號，然后進行數據處理，至此，力的測量告一段落。　簡單來說，外力P引起傳感器內應變片的變形，導致電橋的不平衡，從而引起傳感器輸出電壓的變化，我們通過測量輸出電壓的變化就可以知道力的大小了。三、橡膠電子拉力機橫粱位移的測量：其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。

以上就是橡膠電子拉力試驗機的測量系統的介紹，想了解更多拉力試驗機內容，可以聯系博越儀器，20年工作經驗的工程師在線為您解答。
