電子式拉力試驗機是現代電子技術與機械傳動技術相結合的產物，利用電子拉力試驗機原理充分發揮了機電各自特長而構成的大型精密測試儀器，可對各種材料進行拉伸、壓縮、彎曲、剝離、剪切等多項性能試驗，主要是由測量系統、驅動系統、控制系統及電腦(電腦系統型拉力試驗機)等結構組成。

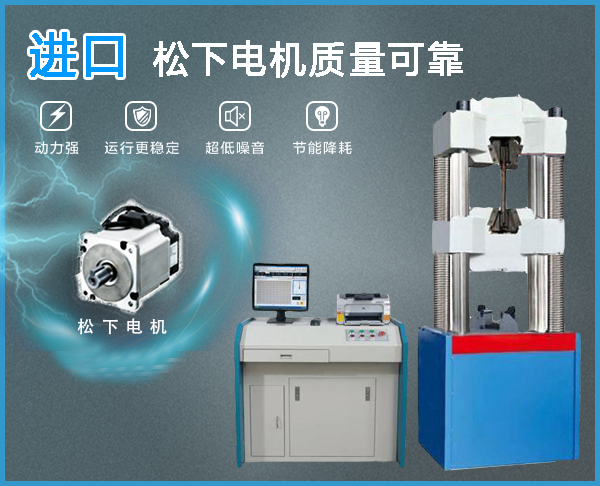

測量系統：1.力值的測量通過測力傳感器、信號放大器和數據處理系統來實現測量。測力傳感器是應變片式傳感器。2.變形的測量。通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。3.橫梁位移的測量，其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。驅動系統：主要是用于試驗機的橫梁移動。其工作原理是由伺服系統控制電機，電機經過減速箱等一系列傳動機構帶動絲桿移動，從而達到控制橫梁移動的目的。而控制系統控制系統顧名思義，就是控制試驗機運作的系統。

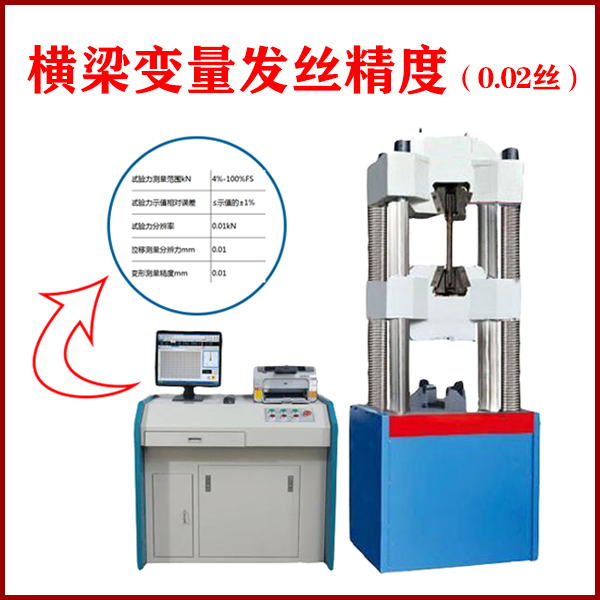

電子拉力試驗機的機體做整體介紹，主機部分是電子拉力試驗機的傳動部分，它為試樣提供符合標準的實驗空間，拉伸輔具必須裝在主機上方能進行拉伸試驗。它主要包括固定橫梁、移動橫梁、負荷傳感器、工作臺和底板。工作臺是主機的主要支撐件，所有的傳動系統都安裝在工作臺上，電機減速機系統安裝在工作臺的下部，減速機的輸出通過同步齒形帶和安裝在工作臺上的絲桿相連，電機的轉動帶動絲桿轉動。在絲桿上安裝有絲母，絲母和移動橫梁固定為一體，絲桿轉動時使移動橫梁可以上下移動，所有實驗過程都是通過移動橫梁的上下移動來實現的。負荷傳感器通過螺釘固定在移動橫梁上，固定橫梁是主機的連接件拉伸輔具的固定件。電器控制部分包括強電操作按鈕和電器控制箱兩大部分。強電操作面板包括電機開關和急停按鈕，和強電面板共同構成系統的強電控制部分。行程限位裝置是通過光電行程開關接近移動橫梁來實現的，實驗前將位置調整合適，來保護機器。
